L'infrastruttura

Gli impianti tecnologici

Realizzati durante il progetto P.O.N. SCoPE, sono di due tipi:

• dedicati all'alimentazione elettrica (power), posti su una superficie scoperta di circa 100 mq.
• dedicati al raffreddamento (cooling), consistenti in:
  • chiller posti sulla superficie scoperta di circa 130 mq sita a sinistra del Data Center,
  • altre componenti poste all'interno dei rack del Data Center.

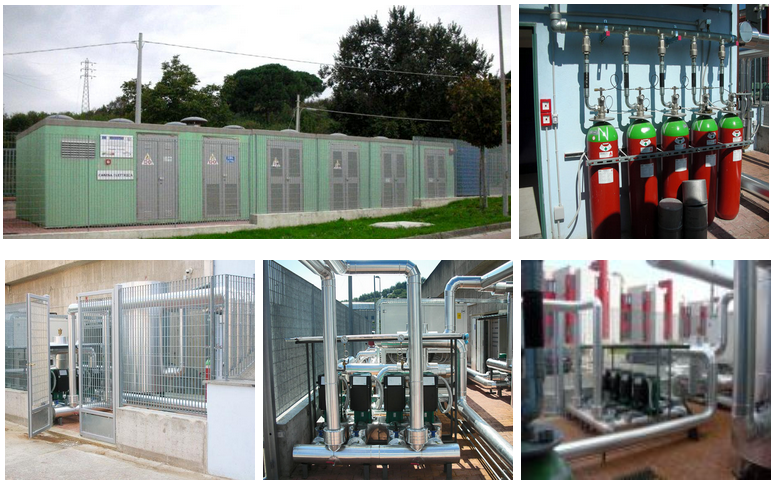

Foto degli impianti

La rete

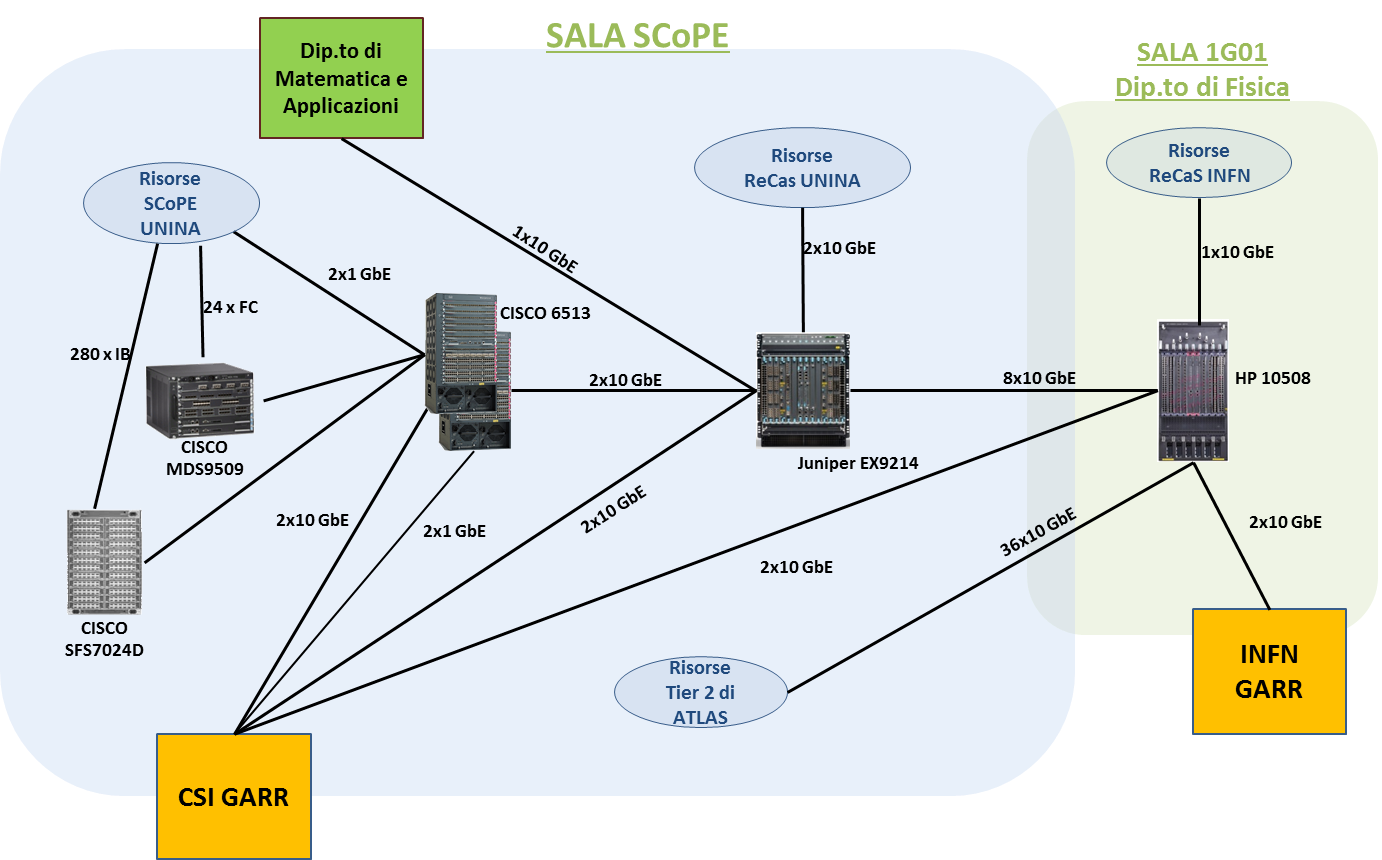

L'architettura di rete telematica interna di SCoPE è caratterizzata dalle seguenti componenti funzionali:

• connettività a bassa latenza in tecnologia Infiniband (IB) dei nodi blade del sistema di calcolo SCoPE
• connettività Fibre Channel (FC) per l'interconnessione tra i sistemi di storage e i sistemi di servizio con I/O intensivo
• connettività in rete locale 10 Gb ethernet (10GbE) per l'interconnessione dei nodi di calcolo del sistema ReCaS
• connettività in rete locale 25 Gb ethernet (25GbE) per l'interconnessione dei nodi di calcolo e storage del sistema IBiSCo
• connettività in rete locale 1Gb ethernet (1GbE) per i sistemi di servizio, di gestione e di controllo
• connettività geografica di campus in tecnologia 10Gb ethernet (10GbE).

L'infrastruttura collega attraverso un anello di connettività interateneo la sala del Datacenter SCoPE con i CED di INFN (ospitato nella sala 1G01 del Dip.to di Fisica) e del Dip.to di Matematica ed Applicazioni. SCoPE e INFN sono, a loro volta, collegati direttamente alla rete della ricerca GARR.

I sistemi di memorizzazione dati

I dettagli tecnici dei server elencati sono riportati nelle tabelle di seguito.

ReCaS

• 4 Storage Area Network Dell Power Vault 3660f per complessivi 432 TB

IbiSCo

• 14 Storage Nodes per un totale di circa 3PB

I sistemi di calcolo

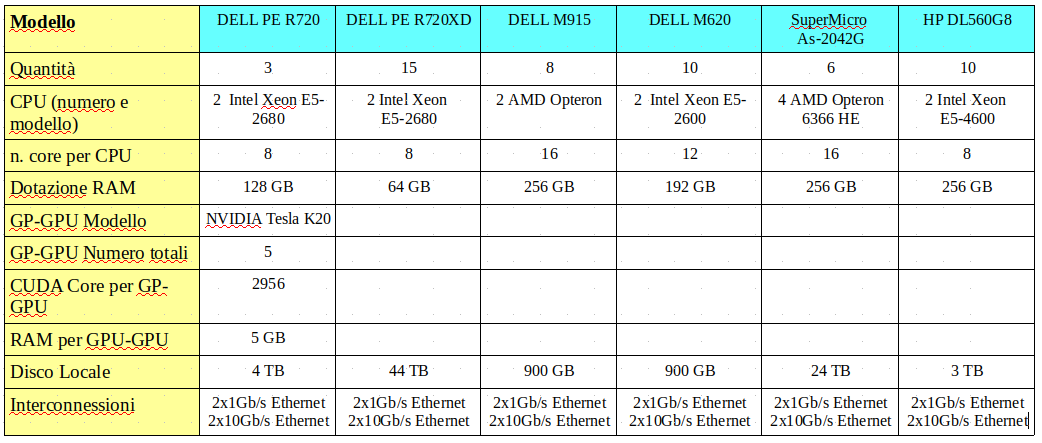

I dettagli tecnici dei server elencati sono riportati nelle tabelle di seguito.

Sistema ReCaS

• 10 nodi di calcolo HP DL560G8 quadriprocessore 8-core

• 2 chassis DELL M1000e con 4 blade M915 quadriprocessore 16-core (particolarmente indicati per applicazioni multicore) e 4 blade M620 ciascuno

• 15 DELL Power Edge R720XD biprocessore 8-core (particolarmente indicati per applicazioni data intensive)

• 6 nodi di calcolo SuperMicro As-2042G quadriprocessore 16-core (particolarmente indicati per applicazioni multicore)

• 3 nodi di calcolo Power Edge R720 biprocessore 8-core con 5 GPGPU NVIDIA Tesla K20 (5GB di RAM e 2496 CUDAcore ciascuna)

• 32 nodi DELL PowerEdge C4140 connessi da un rete ad alte prestazioni basata su tecnologia Infiniband. Ogni nodo monta 4 GP-GPU NVIDIA Tesla V100 e dispone di 2 processori multicore Intel Xeon Gold e di 0.5 TB di memoria RAM.

• 12 Nodi DELL PowerEdge C6420 biprocessore 14-core Intel Xeon, 376 GB RAM, connettività inter-nodo basata su tecnologia Ethernet

• 35 Nodi DELL PowerEdge 7425 biprocessore 16-core AMD EPYC, 251 GB RAM, connettività inter-nodo basata su tecnologia Ethernet

• 5 Nodi DELL PowerEdge 7425 biprocessore 16-core AMD EPYC, 251 GB RAM, connettività inter-nodo basata su tecnologia Ethernet e scheda NVIDIA Tesla V100-PCIE-32GB
